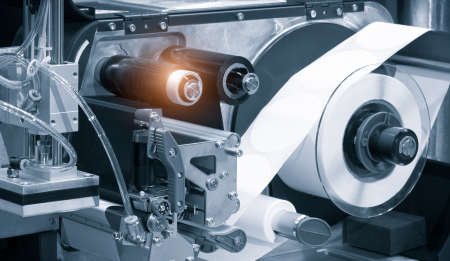

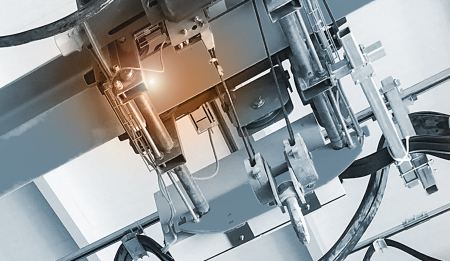

Materjali pikkuse, liikumiskiiruse või positsiooni (asukoha) mõõtmine

Kolmeosaline mõõtesüsteem: mõõteratas, andmete edastamine (enkooder) ja mõõteõlg või valmis koost. Vaata valikuid allpool ja laadi endale andmeleht.





Juhend materjali pikkuse, liikumiskiiruse või asukoha mõttesüsteemi koostamiseks

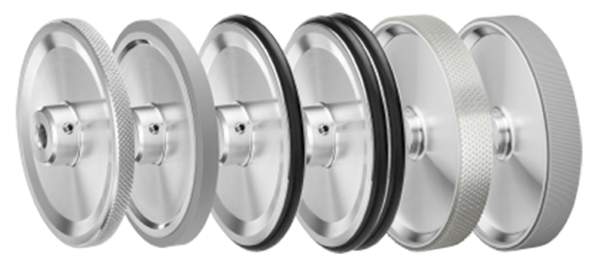

1. Määratle materjal, mida on vaja mõõta ja vali selleks sobiliku pinnakattega mõõteratas

2. Määratle vastavalt ülesandele mõõteratta ümbermõõt

Mõõteratta ümbermõõt Mõõteratta turvise laius 100 mm 9,5 mm 200 mm 5,5 mm 200 mm 12 mm 300 mm 12 mm 500 mm 25 mm

3. Määratle vajalik mõõtmistäpsus ja vali sobilik enkooder

Mõõteratas ühendatakse otse Kübleri enkoodri võlliga. Valida saab nii inkrementaalenkoodreid kui ka mistahes võrguliidesega ja Industry 4.0 kontseptsiooniga enkoodreid. Kübleri enkoodrite portfell pakub õige lahenduse igale võrgule.

+

4. Määratle sobilik mõõteõlg (MWEx0) ja mõõteratta survejõud või vali mõni valmis koost (MWEx1/2).

Erinevad mõõteõlad on varustatud erinevat survejõudu tekitava vedruga, mis suruvad mõõteratta kindlalt mõõdetava materjali pinnale. See võimaldab libisemisvaba mõõtmist ja kompenseerib mõõdetava materjali liikumisega risti olevad jõud. Survejõud ja mõõteratta pinnakate vali mõõdetava materjali omaduste järgi.

+ +

Mõõteõla mudel Kirjeldus Koost MWE11 maksimaalne survejõud 10 N vedru liikumise ulatus 10 mm max sobilik mõõteratta ümbermõõt 100 mm enkoodri diameeter 24 mm inkrementaalsetele enkoodritele materjali liikumise kiirus kuni 2 m/s täpsus ±0,015 ° mõõtmed 74 x 50 x 52 mm Koostu MWE11 datasheet Mõõteõlg MWE20 Koost MWE21 maksimaalne survejõud 20 N vedru liikumise ulatus 16 mm max sobilik mõõteratta ümbermõõt 200 mm enkoodri diameeter 36/40 mm inkrementaal- ja absoluutenkoodritele Mõõteõla MWE20 datasheet Koostu MWE21 datasheet Mõõteõlg MWE30 Koost MWE31 maksimaalne survejõud 15 N vedru liikumise ulatus 10 mm max sobilik mõõteratta ümbermõõt 200 mm enkoodri diameeter 36/40 mm inkrementaal- ja absoluutenkoodritele Mõõteõla MWE30 datasheet Koostu MWE31 datasheet Mõõteõlg MWE40 Koost MWE41 maksimaalne survejõud 25 N vedru liikumise ulatus 10 mm max sobilik mõõteratta ümbermõõt 300 mm enkoodri diameeter 58 mm inkrementaal- ja absoluutenkoodritele inkrementaalenkoodri maksimaalne resolutsioon 10 000 impulssi/pööre Mõõteõla MWE40 datasheet Koostu MWE41 datasheet Mõõteõlg MWE50 Koost MWE51 maksimaalne survejõud 32,5 N vedru liikumise ulatus 20 mm max sobilik mõõteratta ümbermõõt 300 mm enkoodri diameeter 58 mm inkrementaal- ja absoluutenkoodritele inkrementaalenkoodri maksimaalne resolutsioon 10 000 impulssi/pööre Mõõteõla MWE50 datasheet Koostu MWE51 datasheet Mõõteõlg MWE50 Koost MWE52 Dubleeritud mõõterattaga süsteem maksimaalne survejõud 32,5 N vedru liikumise ulatus 20 mm max sobilik mõõteratta ümbermõõt 300 mm nõudmisel ümbermõõt 200 või 500 mm enkoodri diameeter 58 mm inkrementaalenkoodritele inkrementaalenkoodri maksimaalne resolutsioon 5000 impulssi/pööre Mõõteõla MWE50 datasheet Koostu MWE52 datasheet Mõõteõlg MWE60 Koost MWE61 maksimaalne survejõud 40 N vedru liikumise ulatus 80 mm max sobilik mõõteratta ümbermõõt 300 mm enkoodri diameeter 58 mm inkrementaal- ja absoluutenkoodritele inkrementaalenkoodri maksimaalne resolutsioon 10 000 impulssi/pööre Mõõteõla MWE60 datasheet Koostu MWE61 datasheet Mõõteõlg MWE60 Koost MWE62 Dubleeritud mõõterattaga süsteem maksimaalne survejõud 40 N vedru liikumise ulatus 80 mm max sobilik mõõteratta ümbermõõt 300 mm nõudmisel ümbermõõt 200 või 500 mm enkoodri diameeter 58 mm inkrementaalenkoodritele inkrementaalenkoodri maksimaalne resolutsioon 5000 impulssi/pööre Mõõteõla MWE60 datasheet Koostu MWE62 datasheet
