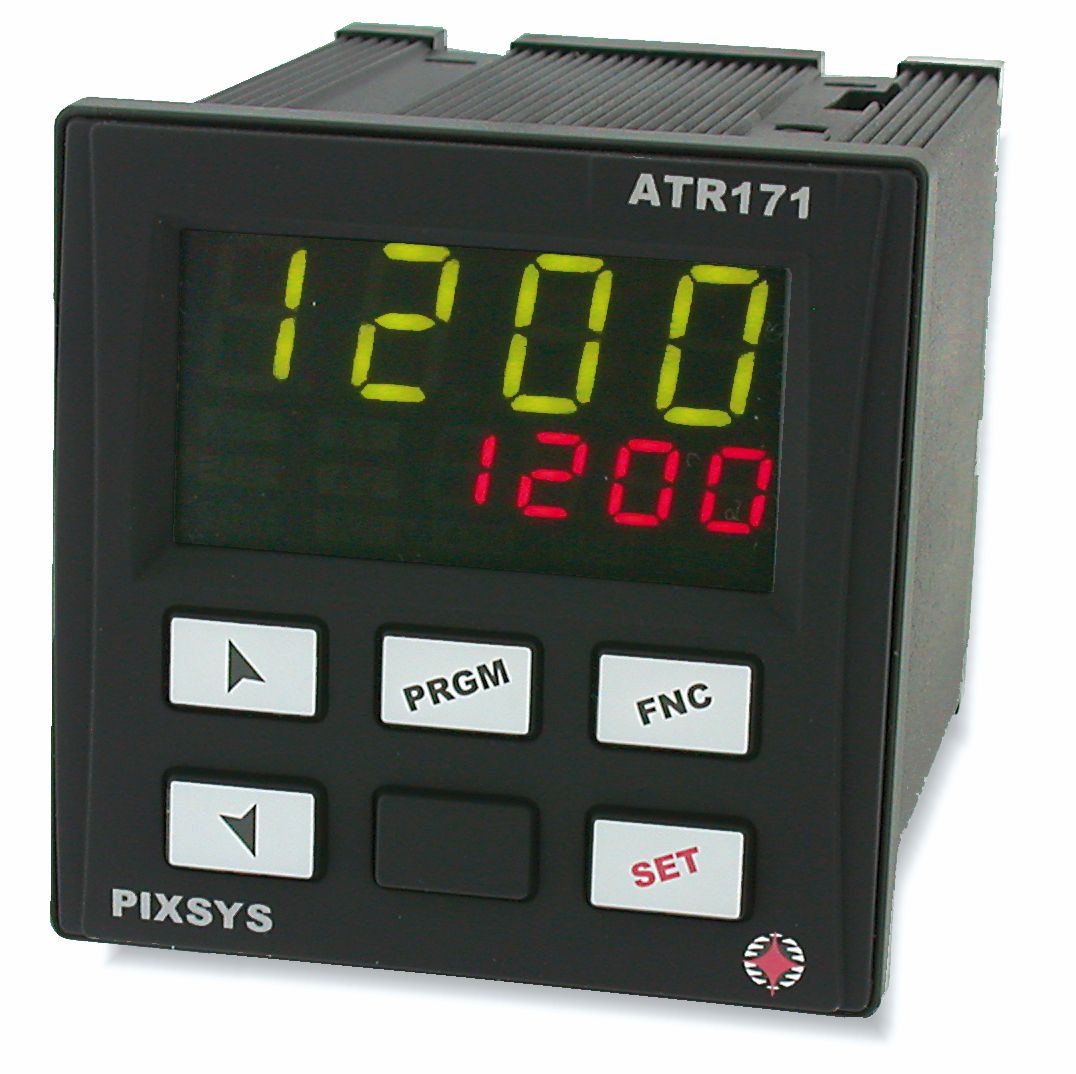

ATR171
ATR171 on mitme seadeväärtusega ja kahe sisendiga temperatuuri- ning protsessiregulaator. Juurde saab lisada mälukaardi seadeparameetrite salvestamiseks. LabSoftView tarkvara võimaldab arvuti abil seadistada ja kontrollida regulaatori parameetreid.
Tellimiskoodid:
- ATR171-11ABC (1 analoog sisend + 1 relee 8 A + 1 SSR 12 VDC - Toide 24...230 VAC/VDC)
- ATR171-12ABC (1 analoog sisend + 2 releed 8 A + 1 SSR 12 VDC - Toide 24...230 VAC/VDC)
- ATR171-14ABC (1 analoog sisend + 3 releed 8 A + 1 relee 5 A (30V) - Toide 24...230 VAC/VDC)
- ATR171-23ABC-T (2 analoog sisendid + 3 releed 8 A + 1 SSR / 0...10 V / 4...20 mA + RS485 -Toide 24...230 VAC/VDC)
Tehnilised parameetrid:
- Mõõdud: 72x72 (esi paneel) x 99 mm
- Toide: 24...230 VAC/VDC ±15% 50/60 Hz
- Võimsustarve: 5,5 VA
- Protsessiväärtuse (PV) näidik 4 numbrikohta, suurus 0,5", värvus roheline, seadesuuruse (SV) näidik numbrikohta, suurus 0,3", värvus punane+ 6 indikatsiooni valgusdioodi
- Töötingimused: Temperatuur 0-45 °C, niiskus 35..95 RH%
- 1 konfigureeritav sisend: TC, K, J, S, R, PT100,PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), 0/4..20 mA, 0..10 V, 0...40 mV, potensiomeeter 1...6/160 Kohm
- 1 konfigureeritav sisend: TC, K, J, S, R, PT100,PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K) - (kood -23ABC-T)
- Digitaalne sisend: 1...4 seadeväärtust, Hold, Run (koodid -11/12/14ABC)
- 1...3 relee väljundid: 1...3 releed 8A - 250 VAC + 1 relee 5A - 250 VAC (kood -14ABC)
- Analoog väljund: Valitav SSR 12 VDC - 30 mA / 0...10Volt / 4...20 mA (kood -23ABC-T)
- Kommunikatsioon: RS485 Modbus RTU - Slave (kood -23ABC-T)
